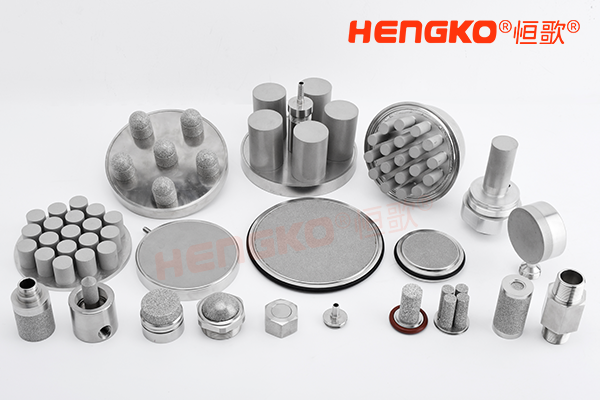

隨著工業過濾技術的發展，粉末燒結濾芯因其高耐溫、耐腐蝕、孔隙均勻、使用壽命長等優點，在制藥、食品、化工、新能源、電子等行業得到廣泛應用。然而，不同行業和不同工況對濾芯結構的需求差異較大，標準規格的濾芯往往難以完全匹配實際需求，因此定制化成為主流選擇。

下面小編將從技術角度系統解析燒結濾芯可定制的主要結構類型——管式、片式、杯式，并結合實際應用場景和設計要點，為用戶在定制選型時提供參考。

一、燒結濾芯的定制意義

燒結濾芯的核心優勢在于其多孔金屬結構，通過金屬粉末在高溫下燒結形成穩定的三維孔隙網絡，既具備機械強度，又保持良好的過濾性能。然而，不同行業、不同介質的過濾需求存在差異，包括：

● ?過濾精度要求：0.1μm、0.2μm、0.5μm、1μm、5μm、10μm、20μm、100μm等

● ?介質特性：氣體、液體、高溫、高壓、腐蝕性

● ?安裝空間與接口：不同設備接口形式和尺寸限制

因此，定制燒結濾芯不僅涉及孔徑和材質選擇，更涉及結構形態設計。合理的結構設計能夠提高過濾效率、延長使用壽命，并降低壓降。

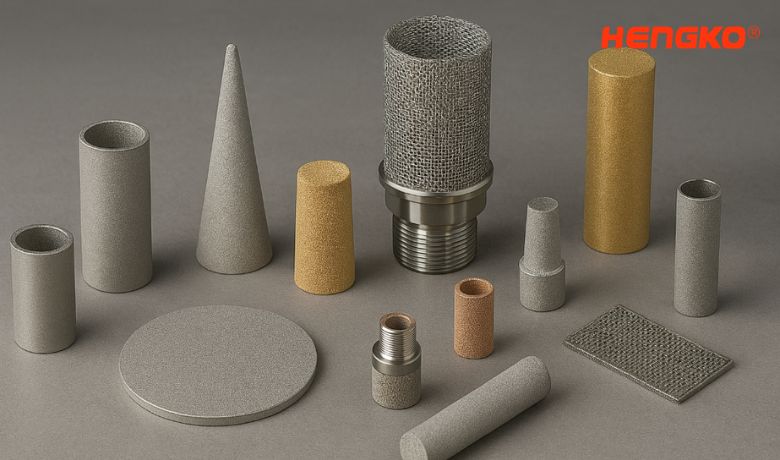

二、燒結濾芯的主要結構類型

1. 管式燒結濾芯

(1)概述

管式燒結濾芯是最常用的一種結構，其基本形態為圓柱狀空心管，過濾介質從管壁或管端流入或流出。管式設計可以提供較大的過濾面積，同時便于安裝和更換。

(2)應用特點

流量適應性強：通過調整管長、管徑和孔隙率，可滿足不同流量需求

耐壓能力高：適合液體、氣體加壓或真空工況

多用途：可作為單獨濾芯使用，也可組合成多支濾芯的濾芯組件

(3)設計定制要點

● ?管徑與長度：根據設備接口和流量要求確定

● ?孔徑與過濾精度：根據介質顆粒大小和截留要求選擇

● ?接口類型：內螺紋、外螺紋、法蘭、卡箍等

● ?材質選擇：常用304、316L不銹鋼，可根據腐蝕性介質選擇特殊合金

(4)典型應用

● ?化工溶劑過濾

● ?氣體凈化

● ?液體精密過濾

● ?真空泵保護濾芯

2. 片式燒結濾芯

(1)概述

片式燒結濾芯由薄片狀燒結金屬組成，可單片使用或疊加使用。片式結構適合于空間有限的場合，或者需要特殊過濾形狀的應用。

(2)應用特點

● ?適合小流量或高精度：濾片面積雖小，但孔隙均勻，可實現高精度過濾

● ?易于組合：可將多片疊加形成濾芯堆，滿足更大流量和過濾面積需求

● ?便于清洗：平面結構更利于反沖洗或超聲波清洗

(3)設計定制要點

● ?片厚：影響過濾精度和壓降

● ?孔徑分布：均勻性決定過濾效率和壽命

● ?固定方式：可通過支撐框、焊接或卡槽固定

● ?材質選擇：根據介質特性選擇不銹鋼等級或特殊合金

(4)典型應用

● ?制藥行業精密過濾

● ?微電子溶液凈化

● ?高純化學品過濾

3. 杯式燒結濾芯

(1)概述

杯式燒結濾芯呈杯狀空心結構，一端封閉、一端開口，過濾介質從開口流入或流出。杯式設計兼顧管式和片式優點，既提供較大的過濾面積，又便于安裝。

(2)應用特點

結構緊湊：適合安裝空間有限的設備

過濾均勻：杯體周壁均為多孔燒結金屬

便于更換和維護：可直接拆卸更換

(3)設計定制要點

杯體尺寸：根據安裝空間確定直徑和高度

孔隙設計：確保流速均勻，防止局部堵塞

接口形式：可配法蘭、螺紋、卡箍

材質選擇：依據介質腐蝕性、溫度、壓力選擇合適材質

(4)典型應用

工業氣體過濾

液體精密過濾

催化劑保護

高溫過濾工況

三、定制結構選擇的考慮因素

在實際定制過程中，選擇管式、片式或杯式結構，需要結合以下因素：

1、 介質性質

● ?液體還是氣體

● ?粘度高低

● ?是否含固體顆粒或膠體

2、流量與過濾精度

● ?大流量通常選擇管式或組合濾芯

● ?高精度、小流量可選擇片式

3、安裝空間

● ?空間受限可考慮片式或杯式

● ?對設備接口適配性要求高，可考慮管式

4、清洗與維護

● ?是否需要反沖洗或在線清洗

● ?是否希望濾芯可重復使用

5、工藝條件

● ?高溫、高壓、腐蝕性環境下的材質選擇

● ?長期使用壽命需求

四、定制流程與注意事項

定制燒結濾芯通常需要提供以下信息：

● ?結構類型選擇：管式、片式、杯式

● ?尺寸參數：外徑、內徑、長度、壁厚

● ?過濾參數：孔徑、過濾精度、流量

● ?工況信息：壓力、溫度、介質特性

● ?接口及安裝方式

● ?材質及表面處理要求

提供完整參數后，廠家可根據工況進行優化設計，例如優化孔隙率、支撐結構、壓降設計等，確保濾芯在實際使用中性能穩定。

五、總結

燒結濾芯的結構定制是提高過濾效率、延長使用壽命和滿足特殊工況需求的重要手段。管式、片式、杯式是常見的三種結構類型，各有特點和適用場景：

管式：適合大流量、高壓工況

片式：適合高精度、空間有限的應用

杯式：兼顧流量與空間適配性，易于維護

企業在定制時，應充分考慮介質特性、流量、安裝空間、工藝條件和維護方式，提供完整參數信息，以便廠家提供最合適的設計方案。通過科學定制，燒結濾芯能夠在制藥、化工、食品、新能源等行業實現長期穩定的過濾效果。
